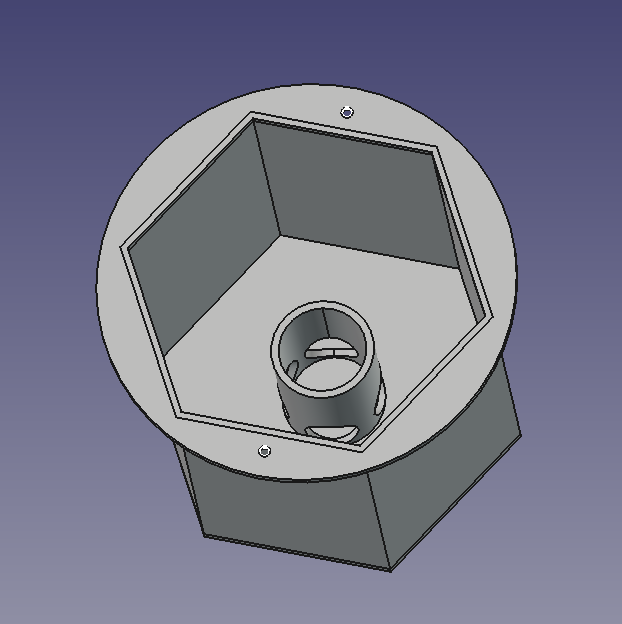

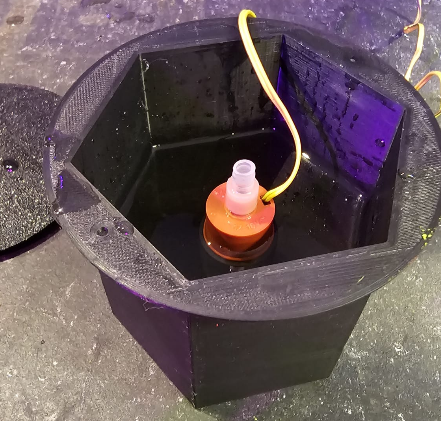

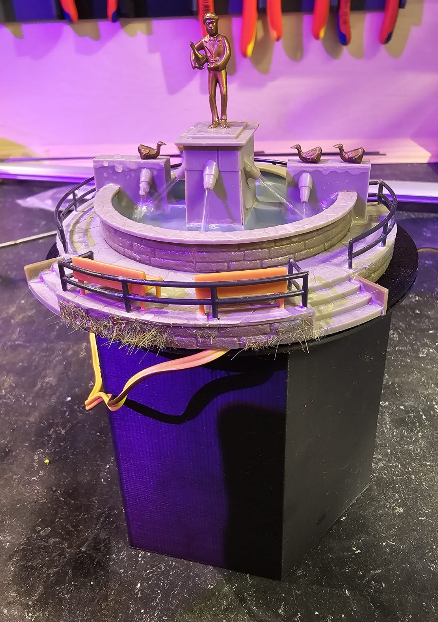

Wer möchte nicht einen funktionsfähigen Brunnen auf der Bahn haben. Da sich dazu der Faller Springbrunnen ja wunderbar eignet, Faller aber keinen Behälter für Pumpe und Wasser bereitstellt, habe ich dazu kurzerhand ein Gefäß mit Pumpenhalter und Dichtung entworfen. Der Behälter ist groß genug, um das Wasser zu bevorraten und hält auch die Pumpe fest. Dieser wird einfach unter den Brunnen geschraubt; die drei Löcher vom Brunnen durch die Platte gebohrt und eventuell mit etwas Aquarienschlauch verlängert.

Details

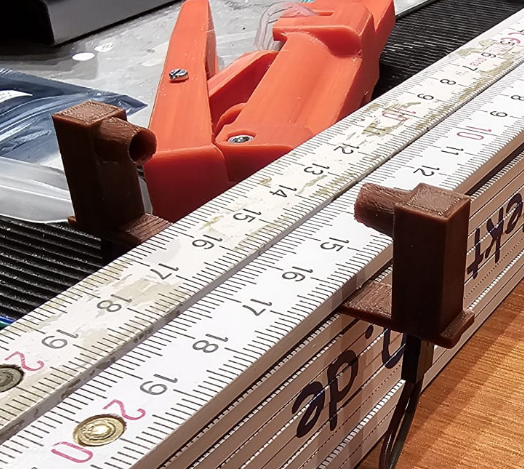

Für die Zugpostitionsmeldungen, die ich über IR-Schranken realisiert habe, habe ich für die Sender und Empfänger Diodenhalter entworfen. Diese sind so gestaltet, dass die Diode dort einfach eingesteckt werden kann und somit relativ wenig Streulicht entwickelt oder im Empfänger wenig Streulicht bekommt. Damit man sich keine Gedanken machen muss ob und wieweit diese vom K-Gleis entfernt sein müssen, ist der Fuß so lang gebaut, dass er bis ans Gleis reicht. Es gibt zwei Größen: einmal für gerade Gleise und einmal für Radien.

Wenn Interesse besteht, kann auch gerne das STL hierfür bereitgestellt werden.

Details

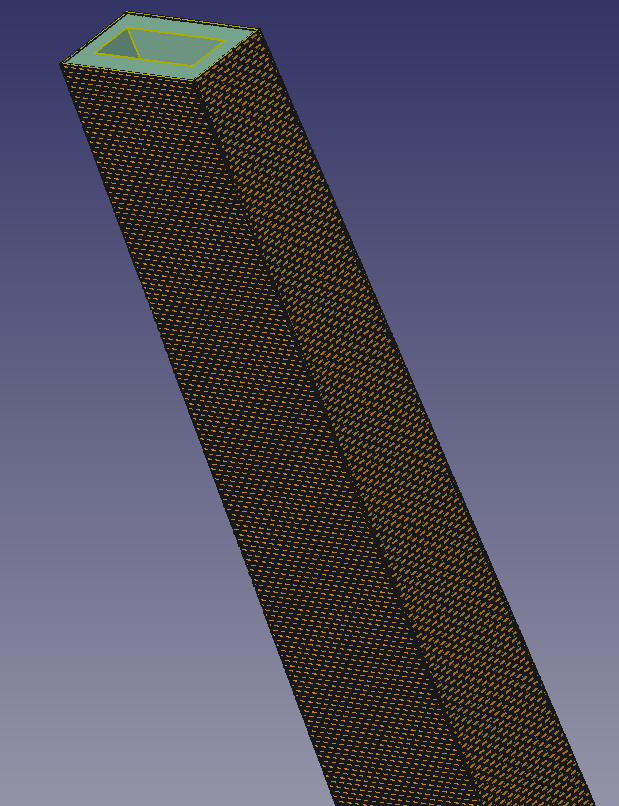

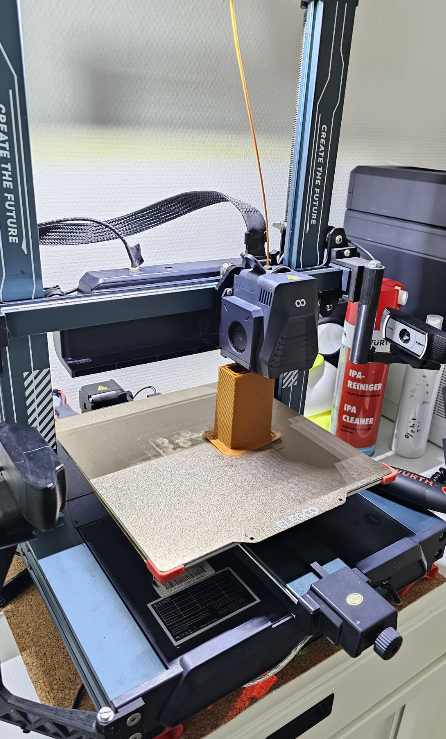

Da es keinen Brückenpfeiler gab, der in der passenden Höhe ist, habe ich hier selber einen entworfen. Ich finde das Ganze kann sich sehen lassen. Einen Ausdruck in ABS mit dem 3D Drucker ist da eine gute Wahl. Die Vorlage ist 30cm in der Höhe und hat oben eine Breite von 4cm. Somit kann es gut das K-Gleis aufnehmen. Da mein Drucker aber nur ca. 26cm in der Höhe drucken kann, ist die Vorlage grösser und wird im OrcaSlicer einfach unten etwas gekürzt.

Wer möchte, kann gerne die STL Datei von mir erhalten.
