Kran 7051 goes Digital

Dieses Projekt beschreibt den Umbau bzw. die Modifikation des Kranes 7051 zur digitalen Ansteuerung über die Anlage

Kurzbeschreibung:

• 2 Permanetmagnete für die Motoren
• H-Brücke für die Motorensteuerung
• 2 Geschwindigkeiten für Heben/Senken und Links/Rechts

Beschreibung:

In dem Projekt geht es darum einen alten Märklin 7051 Kran digital zu steuern. In der entworfenen Platine wollte ich alles in dem Sockel des Krans unterbringen. Dies ist mir nur halb gelungen und ich musste den Sockel mittels 3D-Druck etwas erhöhen. Durch diese Erhöhung habe ich etwas mehr Platz schaffen können und habe somit eine H-Brücke im Sockel für die Motorensteuerung unterbringen können. Die Grundlage der Schaltung ist auf Basis der WeichZwei Module von Digital-Bahn.de.

Im Tastmodus benötigt der Kran 4 DCC Adressen: für Heben/Senken, Links/Rechts, Magnet und langsamer Heben/Senken und Links Rechts. Somit ist der Kran wunderbar über Schaltartikel mit in die Bahn integrierbar.

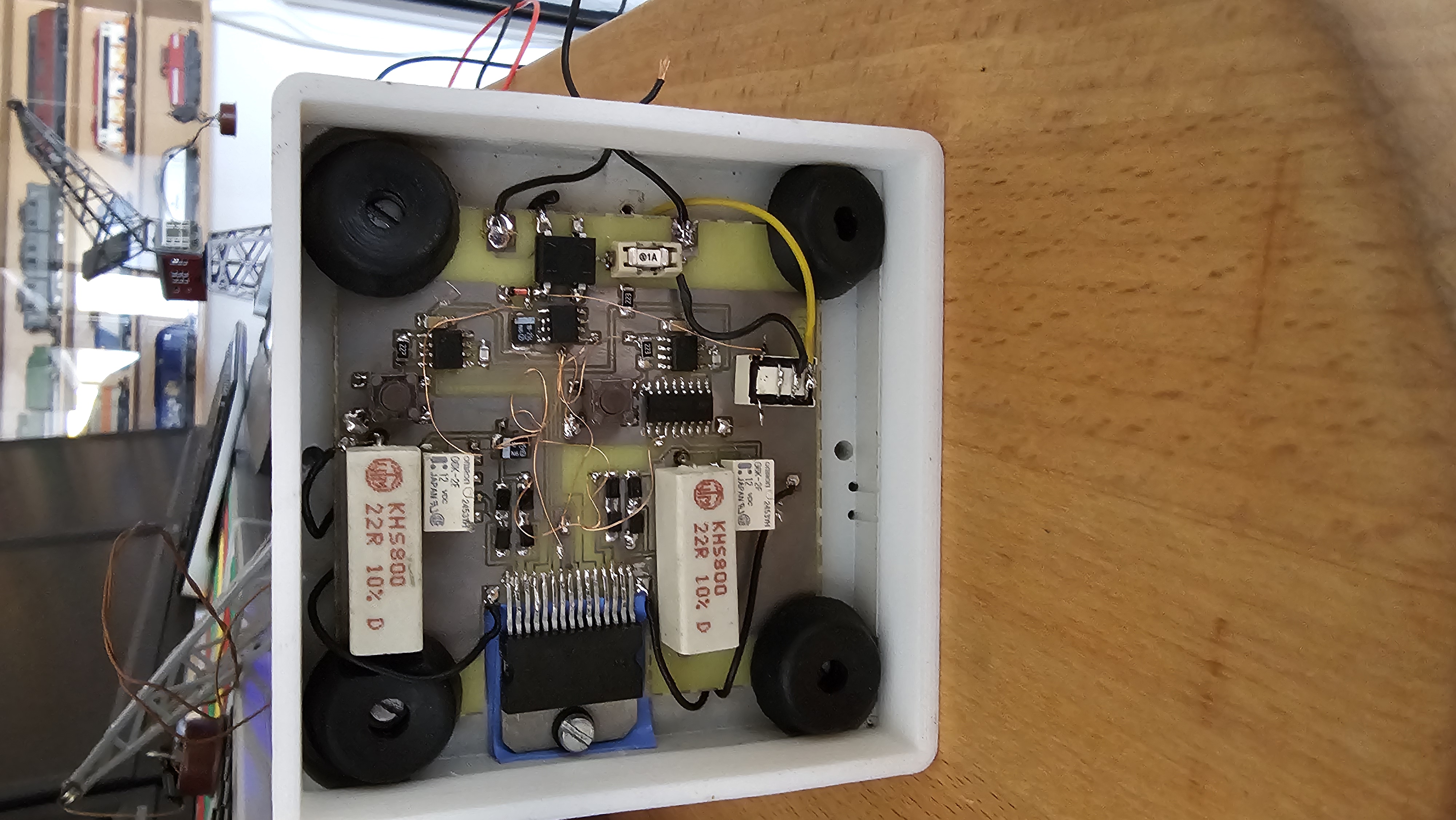

Kran von unten
