Projekt Stabile-Gleichspannung
Dieses Projekt ist dafür gut um aus der auf der Anlage herschenden Wechselspannung (AC) eine Stabile Gleichspannung (DC) herzustellen.
Kurzbeschreibung:
- Für manche Anwendungen braucht man auf der Anlage Gleichspannung. z.B. um LEDs flackerfrei anschzuschliessen, oder für andere kleinigkeiten.
- Stabile Spannung durch Festspannungsregler 78Sxx
- bis zu 2 Ampere Strom verfügbarkeit
- Verschidene Spannungen möglich durch austauschen des Spannungsreglers
- Es ist auch möglich schon vrohandene Gleichspannung runter zu regeln
Beschreibung:
Dieses Projektes ist sehr einfach und für jeden nachbaubar. Die Platine besteht aus 4 Gleichrichterdioden (1N5400) die erstmal dafür zuständig sind aus der Wechselspannung eine Gleichspannung herzustellen.
Danach sind noch 2 Elektrolyt Kondensatoren (2200uF/35V und 1000uF/35V) sowie 2 Keramikkondensatoren (100nF) angebracht die für die Stabilität bzw. die siebung zuständig sind. Das Herzstück ist der Festspannungsregler der aus der schon gleichgerichteten Spannung eine definitife Festspannung ausgibt. Diese Spannungsregler gibt es in verschiedenen Variationen , in 1A(78xx) und 2A(78Sxx) Die "78" sagt uns an das es sich um ein Positiv Spannungsregler handelt das "S" sagt uns aus das es sich um einen "2Ampere" Regler handelt.
Die letzten stellen "xx" geben uns die Ausgangsspannung an, hier ein grober überblick es gibt noch mehr verfügbare Spannungen.
| xx03 | 3 Volt |
| xx05 | 5 Volt |
| xx09 | 9 Volt |
| xx12 | 12 Volt |
| xx15 | 15 Volt |
Wichtig ist dabei nur das die Eingangsspannung min. 2Volt höher ist, als die zu erreichende Ausgangsspannung.
Je mehr der Regler die Spannung herunterregeln muss, desto wärmer wird der Regler und es ist für ausreichende Kühlung zu soren.
Dann hat die Platine noch eine Kontroll LED damit man sieht ob auch die Ausgangsspannung anliegt.
Zum Anschluss sind auf der Eingangsseite 1 Anschlussklemme wo man den Trafo anschliesst und auf der Ausgangsseite sind 3 Anschlussklemmen wo man jeweiils 3 Andernpaare anschliessen kann, muss aber nicht.
Es muss auch nicht zwingen eine Wechselspannung anliegen es kann auch schon eine Gleichspanung sein die nur heruntergeregelt werden soll.

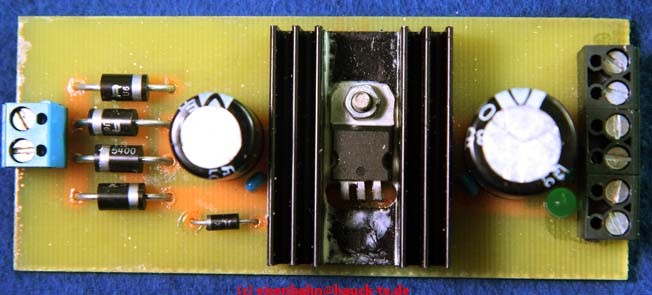

Hier die aufgebaute Platine mit einem 78S12 Regler bestückt

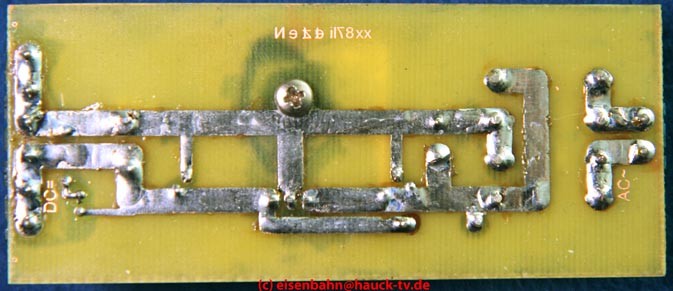

Hier die Lötseite.
Hier das Platinen Layout
| Schaltplan |
| Platinen Layout |
| Bestückungsplan |
| Bauteil | Bezugsquelle | Preis |
| 1N5400 | Conrad (162263) | á 0,25€ |
| 1N4002 | Conrad (162221) | 0,08€ |
| 78Sxx | Conrad 12Volt (179353) |
0,84€ |
| Kühlkörper | ca.2,00€ | |
| Elko 1000µF/35V | Conrad (446198) | 0,51€ |
| Elko 2200µF/35V | Conrad (445944) | 1,35€ |
| Keramikkondensator 100nf | Conrad (500812) | á 0,18€ |
| LED Rot 2,25V 20mA | Conrad (184543) | 0,08€ |
| Vorwiederstand LED | je nach spannung berechnen | |
| Klemmen | Conrad (729789) | á 0,25€ |
| Schrauben und Muttern M3 | Bastelkiste |
Wer Fragen oder Anregungen zu der Platine hat, oder selbst eine haben möchte kann, kann sich gerne bei mir Melden (Kontakt) ich bin gerne bereit mein Wissen zu Teilen und beim Bau zu helfen.
Es ist nicht schwer und man braucht auch keinen grossen kenntnisse der Elektronik.
Der Preis der ganzen Aktion sind ca. 10Euro Material Preis.
Die Baudauer je nach dem wie schnell man ist so um die 1Std.
