Projekt  21MTC LokSound in Gw 2 L 895 L.A.G. "Gütertriebwagen" 34831

Hier mein Projekt zum Umbau von dem Gw 2 L 895 L.A.G. "Gütertriebwagen" 34831  mit LokPilot.

Kurzbeschreibung:

• Fahrkomfort eines LokPiloten
• Sound Funktion

Beschreibung:

Da mir das Fahrverhalten mit dem alten Delta Dekoder nicht so richtig gefallen hat, habe ich mich dazu entschieden einen Loksound einzubauen. Bei diesem Modell ist das relativ einfach. Wir benötigen nur die Motorkontakte von der alten Platine, diese löten wir dann auf die neue Platine. Bei der Platine habe ich auf den Oberleitungs Kontakt verzichtet, da ich den eingebauten Umschalter nicht verwenden konnte. Dieser wurde auf der Platine verschweisst, und ein austauschen war leider nicht möglich. Die Platine wurde dann mit einer Schraube auf dem Chassis befestig, die auch gleichzeitig als Masse Kontakt (Braun) dient. Wer möchte kann dann auch noch an AUX1 und AUX2, die ich vorne und hinten an der Platine herausgeführt habe, rote LEDs für den Fahrtrichtungswechsel montieren. Den Lautsprecher vom Loksound habe ich dann einfach an das Chassis geklebt. Mit dem LokProgrammer noch programmieren und fertig ist der Umbau.

Hier eine Übersicht von aussen

Treibwagen offen

Platinenansicht innen mit Dekoder

Platinenansicht innen ohne Dekoder

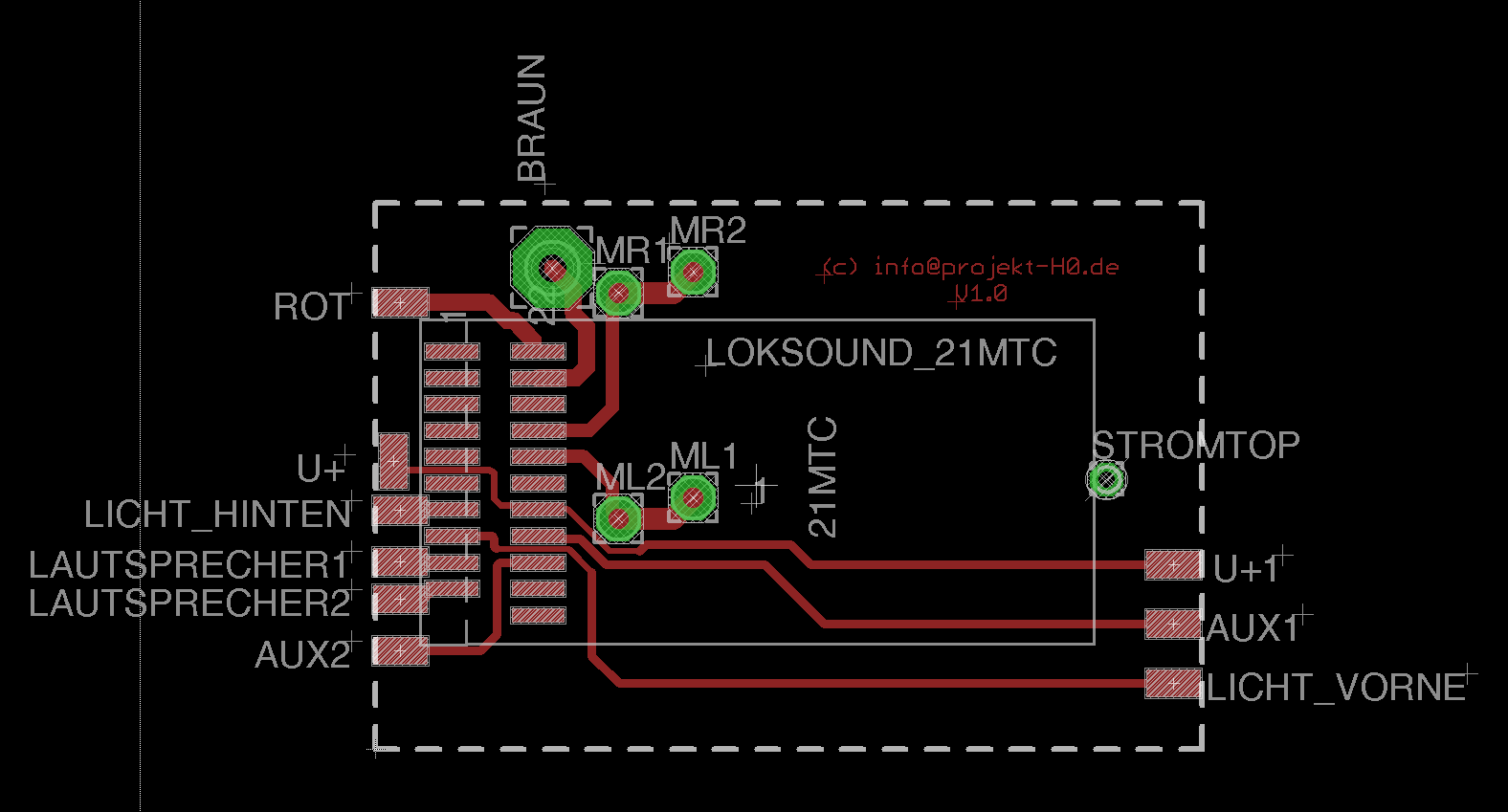

Hier das Platinenlayout aussen (Dekoder)

Benötigte Materialien

Wer Fragen oder Anregungen zu dem Umbau hat, kann sich gerne bei mir melden (Kontakt). Ich bin gerne bereit mein Wissen zu teilen und beim Bau zu helfen.
Es ist relativ einfach. Man braucht mittelmäßige Lötkenntnisse.
Der Preis der ganzen Aktion beläuft sich auf ca.15€ ohne Platinen Material; die Baudauer, je nachdem wie schnell man ist, so um die 60-90min.
